概述：
電力專用UPS是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力運動、RTU、電力載波、電力監控等。市電正常時，單相220V(或三相380V)經過隔離、整流濾波后通過逆變器給負載供電;若交流電網輸入異?；驍嚯姇r，則由電力系統后備的直流屏經逆止二極管逆變供電，當直流屏欠壓或斷電時，靜態開關切換到旁路供電;市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。

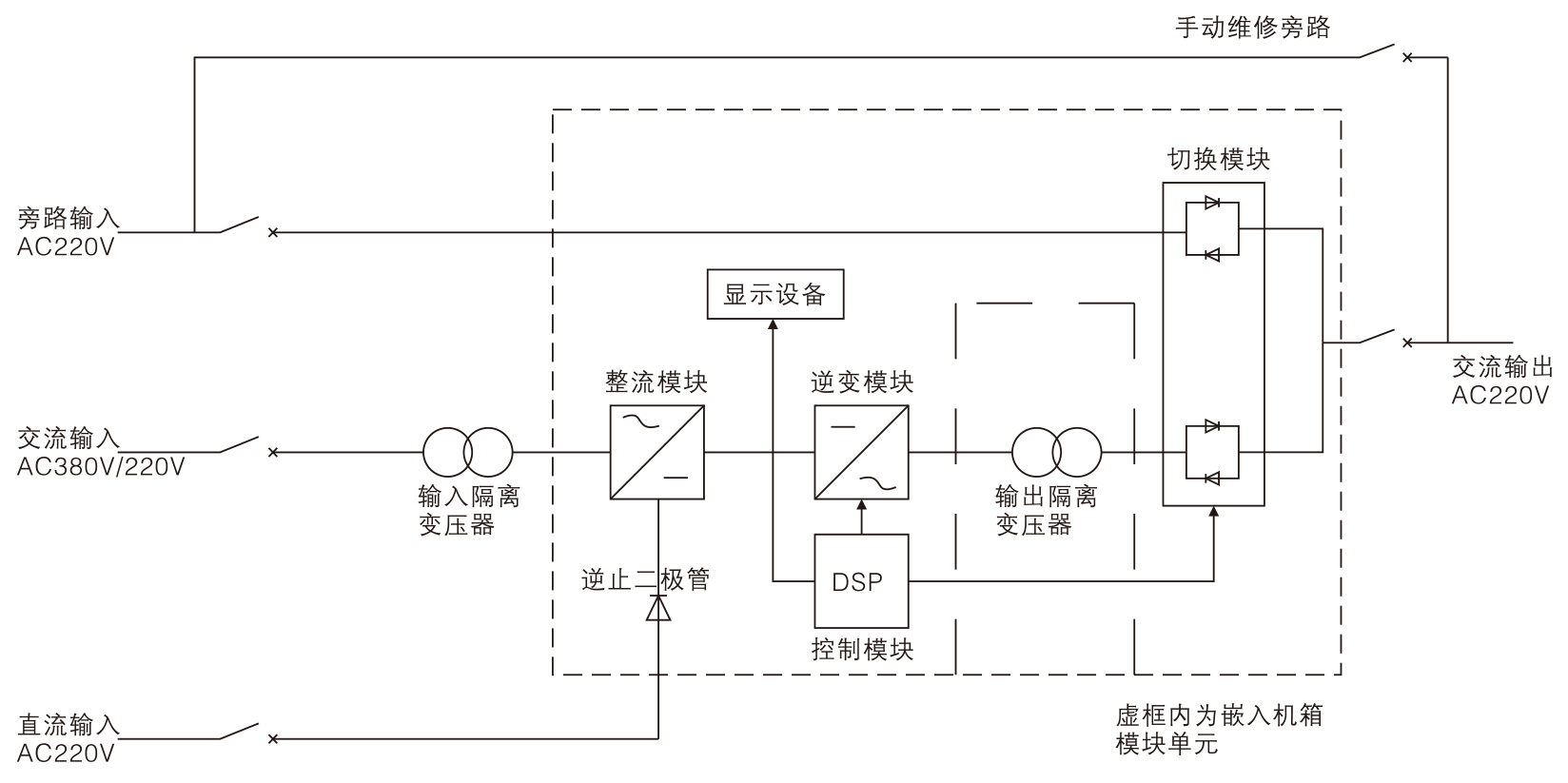

主要組成部分
輸入隔離變壓器:將輸入的交流電變壓并與逆變器隔離。
整流模塊:將輸入的交流電整流為直流電。
濾波模塊:輸入濾波器用于輸入端直流電源中無用波形的濾除，得到一個穩定的直流電，再送入逆變箭。輸出濾波器主要是用于去除交流諧波和干擾，使輸出處于一個平穩的狀態。逆變模塊:把直流電轉換成交流電。
控制模塊:控制逆變器輸出跟隨基準市電，并與其保持相同的相位和頻率，自動調節，并使輸出在規定的范圍內，按照設定的保護定值運行。
顯示設備:采用LCD液晶顯示，準確反映設備運行狀態及故障信息。
切換模塊:旁路和逆變器輸出進行自動切換。
輸出隔離變壓器:將逆變器輸出與UPS輸出隔離。
手動維修旁路單元:在UPS故障時，手動切換到維修旁路，維修或更換UPS，保證輸出不斷電。
型號含義
功能特點:
1、電力專用UPS的直流電源輸入取自客戶現場的直流屏，省去了蓄電池組為客戶節約大量成本；2、采用DSP控制技術及IGBT逆變技術，PWM脈寬調制技術使設備可靠性有效提高，內部EMI濾波器有效降低電磁波干擾，純在線式雙變換技術；
3、輸入/輸出變壓器隔離工頻設計，過載及抗干擾能力強，有效保護負載及設備安全；
4、交流/直流反向隔離，保證整流后的直流電不會反灌到現場的直流屏；
5、可靠的靜態旁路切換功能保證真正的不間斷，交流供電/直流逆變供電之間零延時轉換；逆變輸出轉換為旁路輸出≤4ms；
6、密著鋆企期界面設計，采用LCD液晶顯示，UPS運行狀態一目了然，使人機溝通零距離；
7、豐富的通訊接口(RS485)和無源干接點，可實現無人值守；
8、空氣斷路器安裝于UPS各個輸入回路中，實現可靠輸入保護；
9、具有輸入過、欠壓，輸出過、欠壓，過熱，過載，短路等完善的保護功能；
10、設置有維修旁路，實現負載不斷電，更換維修；
11、模塊化，標準機架式設計，安裝方便。
工作原理
