概述
本產品為高品質不間斷電源，采用先進的正弦波脈寬調制(SPWM)技術，主電路采用英飛凌IGBT，控制芯片采用美國TI公司生產的DSP數字處理器，驅動保護為先進的進口厚膜電路，具有可靠性高、保護功能全、波形失真小、效率高等優點。專為發電廠、變電站設計，具有在線、零延時轉換功能，主要應用于負載對電壓可靠性要求較高的場所，如電力遠動、RTU、電力載波、監控等。能夠滿足于電力控制系統中電腦等終端設備的用電需求，可為電力控制系統的安全、可靠運行帶來最佳的保障。本說明書主要介紹DC220V系列的產品。DC110V3K15K10K主機參考DC220V10K15K120K。
產品特點
1、標準機箱架構，20KVA(DC220V)以下主機全部采用3U機箱，輸入及輸出隔離變壓器外置，主:量不超過15kg，方便直流屏廠家組屏，方便運輸，方便開通調試，方便用戶維修換。2、電壓采樣采用安全可靠的灌封式變壓器，輸入輸出電壓保證完全隔離。
3、電流采樣采用高精度進口品牌霍爾傳感器。
4、三級溫度控制散熱，保證機器可靠運行。
5、接線端子采用大電流貫通端子，壓接牢固，不易損壞。
6、雙RS485通信，CAN BUS通信配置。

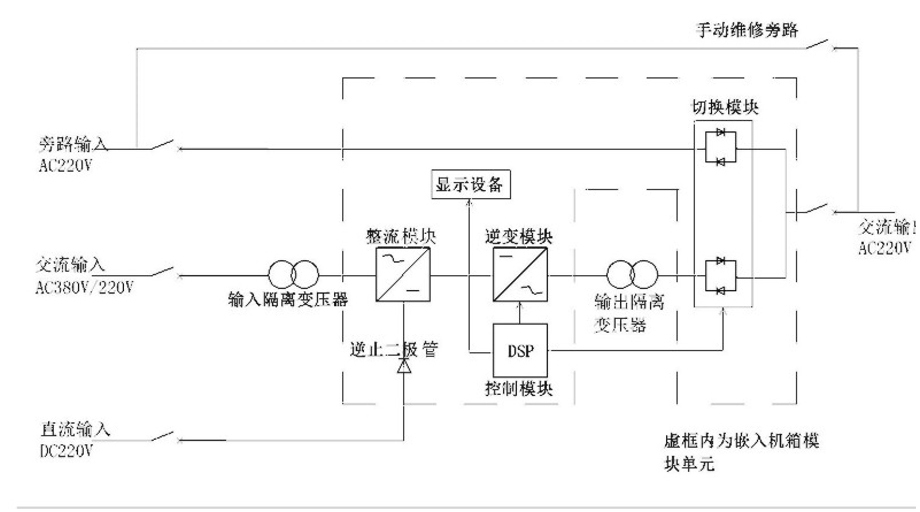

工作原理
電力專用UPS電源工作時，第一路交流輸入三相AC380V或單相AC220V，輸入后經隔離變壓器為三相AC220V或單相AC220V，整流濾波后給逆變器供電;若交流輸入斷電時，則將由第二路直流輸DC220V經過防反二極管給逆變器供電，再經過輸出隔離變壓器后給重要負載供電;若第一路和第二路源失電、欠壓或逆變器過載、故障、過熱保護，則由靜態開關自動切換至第三路輸入旁路AC220V供電作;
在電力UPS電源故障維修時，手動切換至維修旁路工作模式，可靠的保證運行及維修的安全。
