主要構造
旁路柜由隔離變壓器(單變單/兩變單/三變單/三變?nèi)?、補償變壓器、調壓變壓器、傳動機構、電刷接觸系統、控制系統、旁路維護系統、直流逆止二極管(可選)、變壓器(可選)等組成一個完整的備用市電旁路系統。

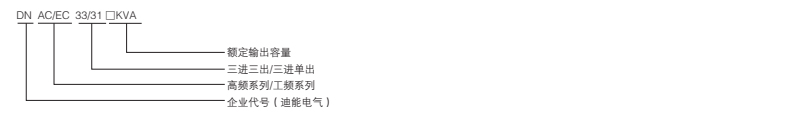

型號含義
概述：
UPS專用旁路隔離穩壓柜(簡稱旁路柜)是一種用于電力、石化、工礦企業的工業UPS不間斷電源前端的保護設備。由穩壓旁路和隔離部分組成，具備輸入隔離、輸出自動穩壓、旁路維護、缺相、過載、過壓、短路、延時輸出等保護功能。同時也可以廣泛使用在大型設備的旁路供電系統。由于UPS本身故障或者負載過載，UPS將會切換到旁路，但因市電電網不穩定因素，會出現電壓下陷或過高、電壓浪涌、減幅振蕩、電源干擾、電源突波、電源尖峰、三相電不平衡、交換瞬變及諧波失真等問題，會對后端設備可能造成嚴重危害，甚至無法工作，此時UPS旁路隔離穩壓柜可以解決所有問題。
旁路隔離穩壓電源與其他形式穩壓器相比較，具有容量大、效率高、無波形畸變，電壓調節平穩，適用負載廣泛，能承受瞬時超載，可長期連續工作，沒有過壓、欠壓、過流自動保護裝置。以及體積小、重量輕、使用方便、運行可靠、維修簡便等特點?？蓮V泛應用于工業、農業、交電、軍事、郵電、科研、文化等領域的大型機電設備、金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、微機機房、電腦控制設備、刺繡輕紡設備、空調、廣播電視、賓館及家用電器、照明等一切需穩壓的場所。
功能特點:
旁路穩壓電源具有電壓無極調節，輸出平穩，保護功能完善，穩定可靠，使用維護簡便等特點，性能指標完全滿足UPS的正常運行的需要。
具有穩壓運行/市電直通、自動穩壓/手控調壓、轉換功能，具備過載、短路、過壓、欠壓、缺相、旁路等全方位保護，缺相與相系報警可選功能，做到萬無一失，讓您無后顧這憂。
微電腦控制電路，0.1秒級電壓偵測，使輸出精度始終保持在+1%以內。負載范圍廣，適用于純感性、電容性、阻性等各種工業負載，能承受瞬時超載(額定電流2-3倍)，可長期連續工作。
調整器、變壓器采用Z級及H級硅鋼片制作，穿戴損耗超低，可節省大筆電費開支。
使用高性能滾輪電刷和扇形電刷，高VA效率，滿載時>98%。
正常工作中不會產生諧波或磁場幅射干擾或?qū)﹄娋W(wǎng)產生傳導性干擾。
采用臺灣最新先進技術，占地面積保0.48m“所有控制部件都可在前面輕松看到旁路系統可以靠墻安裝，無須留出維護空間。

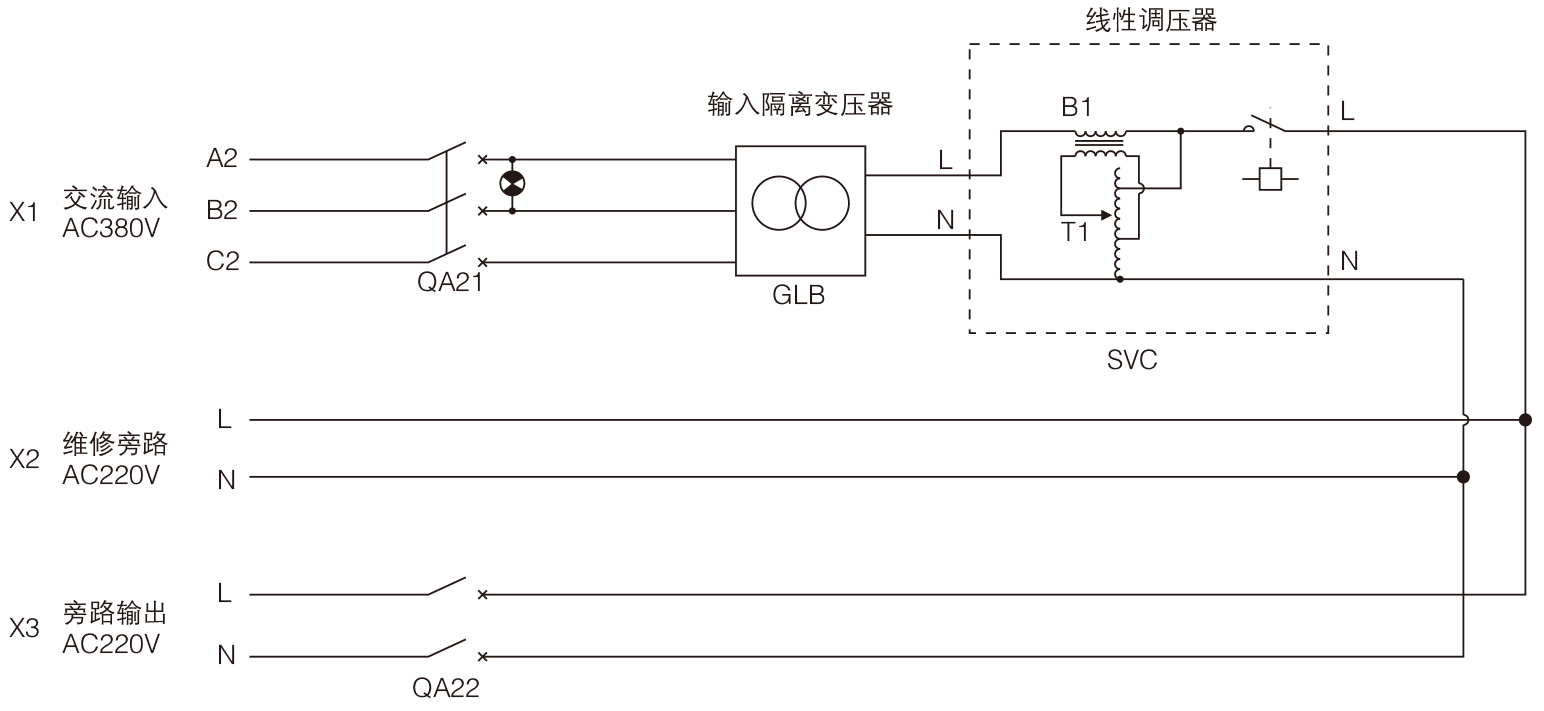

工作原理
