應用領域

DN-GZDW系列直流電源屏是我公司根據電力系統的需要而設計生產的智能型高頻開關直流電源屏;是在總結了電力系統用直流電源屏領域先進、成熟的設計、運行經驗及發展動向的基礎上，而開發出的新一代直流電源屏裝置;適合各類變電站的高頻開關直流系統及相關配套設備。其主要性能特點是運行穩定抗干擾性好、紋波系數小、技術精度高。分為單體柜和分體柜兩種結構類別;產品廣泛應用于從10KV到500KV不同電壓等級的發電廠、水電站及各類變電站、開閉所、開關站和用戶變中，為斷路器分合閘及二次回路中的儀器儀表、繼電保護和事敵照明提供直流電源，系統采用一體化設計思想，由監控模塊、整流塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、降壓模塊等構成，具有技術先進、配置合理、測控智能化、操作簡便等特點?？膳c上位機通訊，方便地實現“遙測、遙控、遙信、遙調”四遙功能，特別適合無人值守需要。

概述

直流電源系統是替代傳統分立電源(操作電源、通信電源、UPS電源、低壓配電屏、事故照明屏)才出現的，主要應用在發電、配電、用電等領域，為所有電力自動化系統、通訊系統、遠方執行系統、高壓斷路器分合閘、繼電保護、自動裝置、信號裝置等提供交/直流不間斷電源。與傳統的分立電源不同，直流電源不但直接為變電站設備綜合提供各類電源，而且，由于集中監控的啟用，大大提升了設備的互操作性。

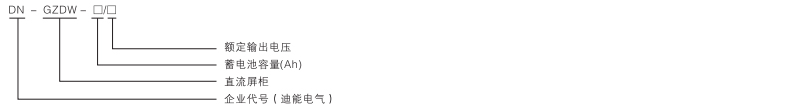

型號含義

系統特點

1、采用高頻開關電源特有的模塊化設計，N+1熱備份。
2、超寬的電壓輸入范圍，電網適應性強，可用于環境相對惡劣的場所。
3、充電模塊可帶電插撥，可在線維護，方便快捷。
4、有可靠的防雷及電氣絕緣防護措施，確保系統和人身安全。
5、采用大屏幕觸摸屏，點陣液品顯示，CCFL背光，實現全漢化實時顯示及操作。
6、可通過點觸觸摸屏監控進行系統各部分的參數查詢、設置，接口友好，操作方便，真正實現人機對話操作。
7、監控模塊可自動完成對電池電壓、充放電電流及溫度補償?shù)木_管理，確保電池工作在最佳狀態，延長電池使用壽命。
8、采用以微處理器為核心的集散式監控系統，模塊化設計，實施對電源系統全方位的監測和控制以及電源系統的“四遙”及無人值守。
9、蓄電池管理單元，實時自動監測蓄電池端電壓，充、放電電流，并控制電池的均充和浮充，設有電池過壓膚壓和充電過流告警等功能。
10、監控系統的軟件、硬件采用開放式設計，根據用戶不同需要可隨時增加、修改監控系統的測量及控制參量。
11、一套監控系統支持雙組蓄電池組、三組充電裝置、母線分段模式的監測，可實現雙組電池自動充電管理，兩組電池完全獨立管理，確保電池安全。
12、主要電氣組件95%以上采用國內外知名品牌，質量有充分保障。

工作原理

交直流直流電源是一種將交流電源、直流電源、UPS不間斷電源和通訊電源集成在一起的電源設備。它主要由ATS、整流模塊、UPS模塊、DC/DC模塊、蓄電池組及各類監控管理模塊等部分組成。ATS提高了交流輸入電源的可靠性及安全性。整流模塊將交流電轉換為高品質的直流電源，作為各支路的工作電源，又可給蓄電池充電。電力用交流不間斷電源(UPS)直接掛于直流母線，正常運行時由交流輸入供應負載電源，一旦交流輸入消失，無延時切換到直流輸入供電，UPS輸出交流電，保證監控計算機、重要負荷不受影響，DC/DC電源模塊直接掛接于直流母線，將110/220V的直流電轉換為電壓穩定、抗干擾能力強的通訊電源。

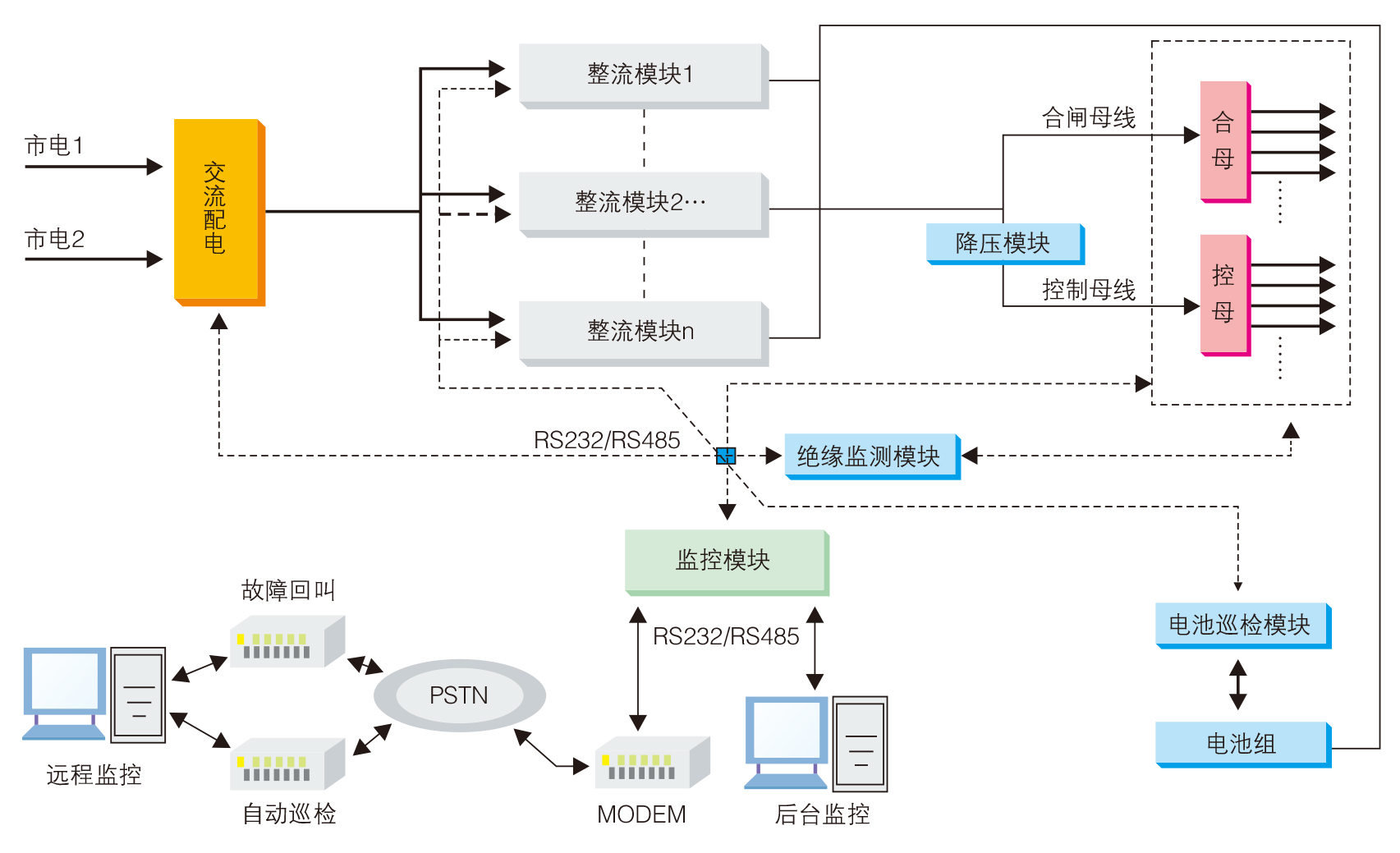

工作原理示意圖

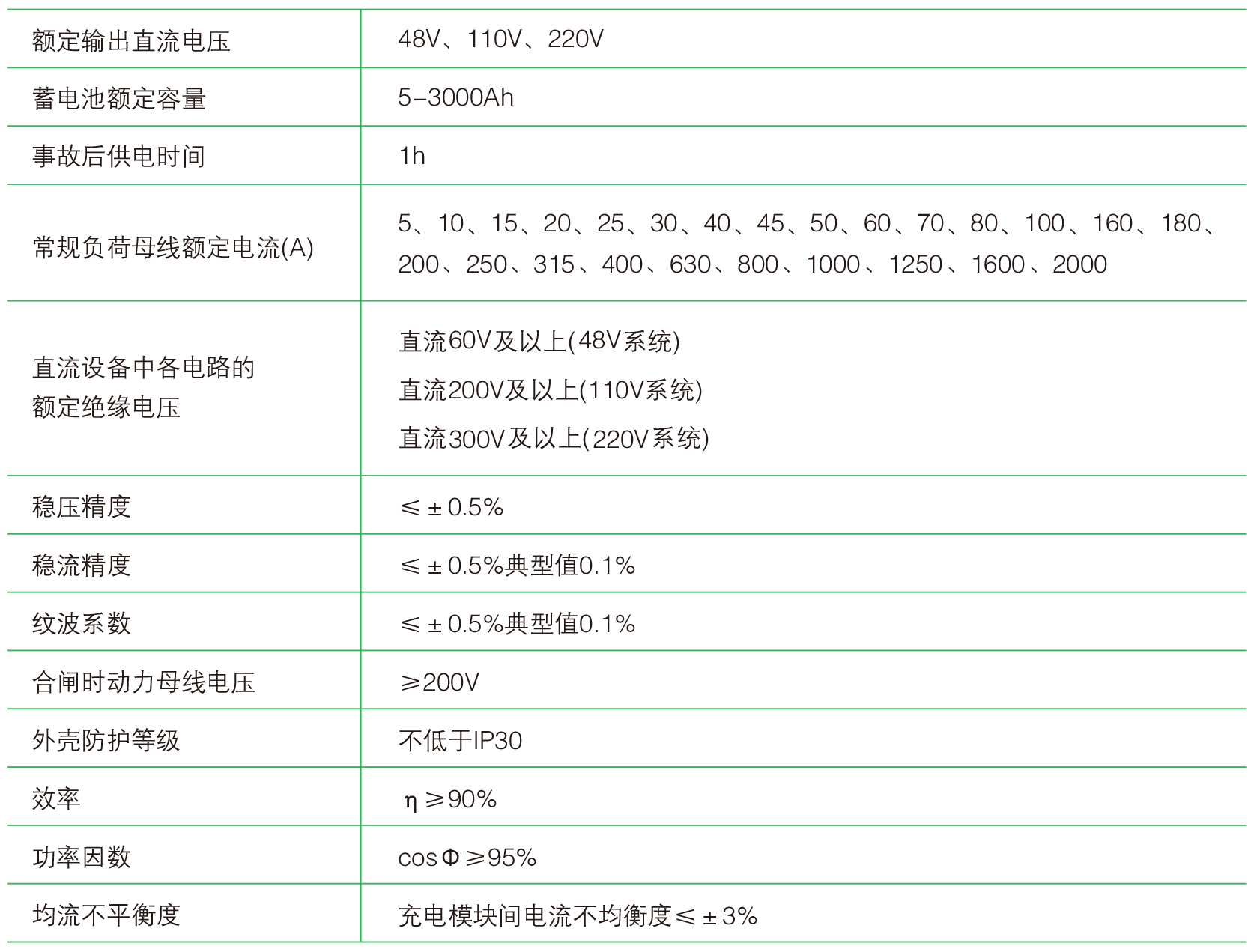

系統技術指標
