概述
智能照明控制系統由開關模塊、調光模塊、場景控制面板、時鐘控制器、干節點輸入模塊、紅外傳感器光照度傳感器、電源模塊、系統網關等設備組成，將上述各種具備獨立控制功能的控制元件用一根數據通訊總線聯接起來組成一個控制網絡。 智能照明控制系統廣泛應用于酒店、場館、火車站、停車場、機場、會所、餐廳、別墅、學校、商業大樓、家庭等
智能照明控制系統
主要功能
產品具有遠程集中控制與就地控制，消防聯動(強啟或強切可選)，應急手動控制，掉電記憶，斷電自鎖，負載狀態顯示自動控制，時間控制，場景設定，光控、人體紅外感應、光照度檢測、微波檢測、電流檢測功能，GPRS，無線透傳，APP
工作電源:AC 220V 50HZ
回路輸出:2.4.6.8.9.10.12路
安裝方式:35mm標準導軌安裝
通訊方式:RS485通訊總線，標準Modbus-RTU通訊協議

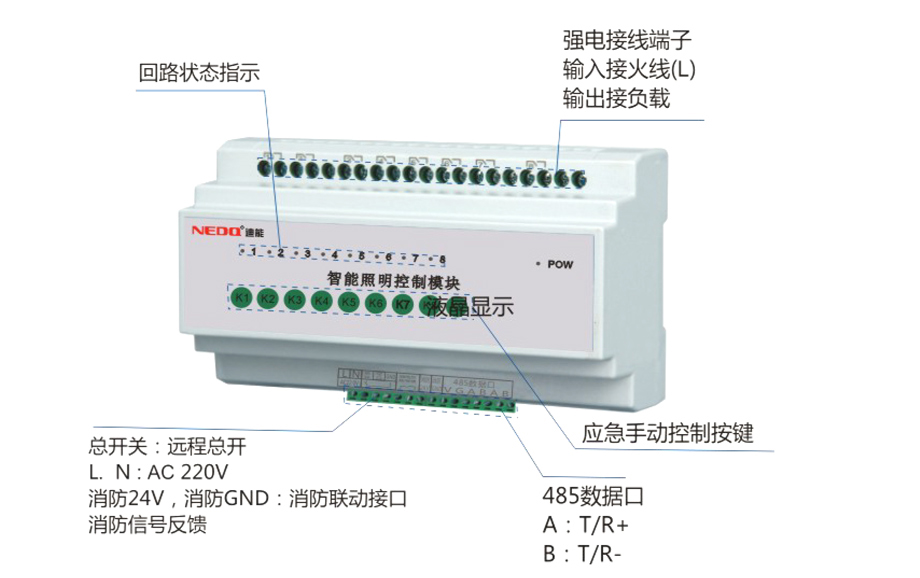

功能演示

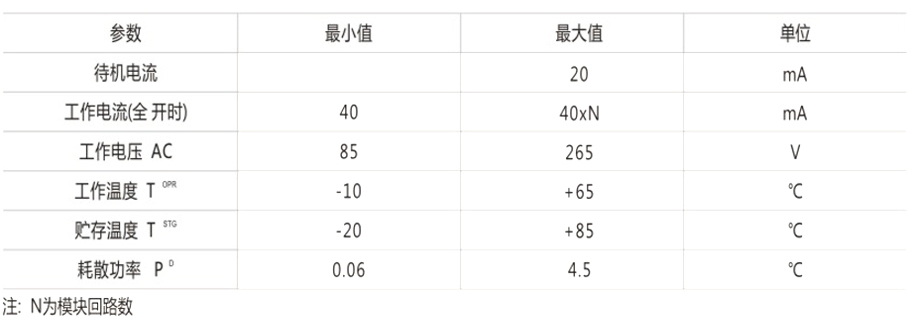

控制端極限參數(Ta=25C)

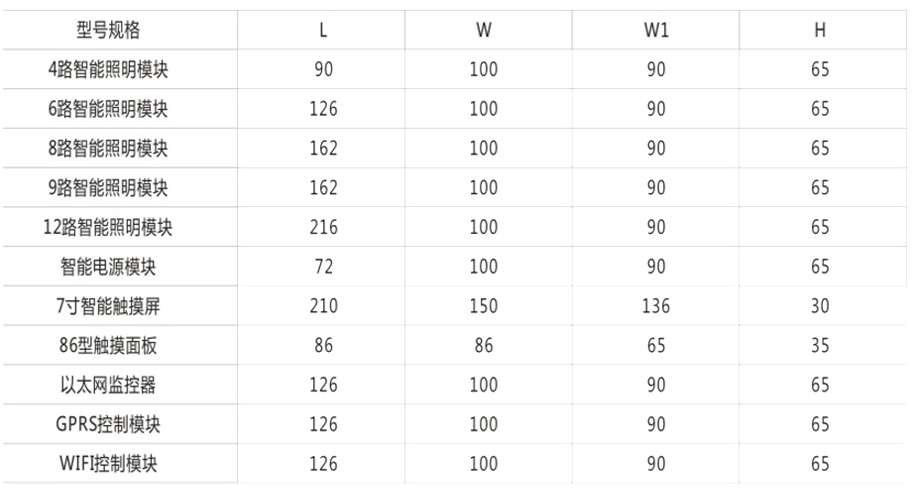

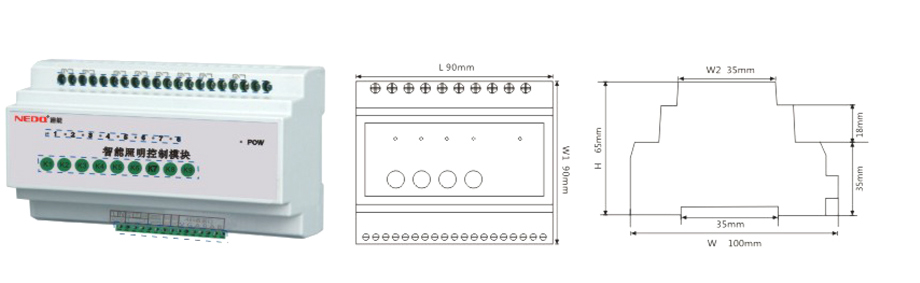

外形尺寸

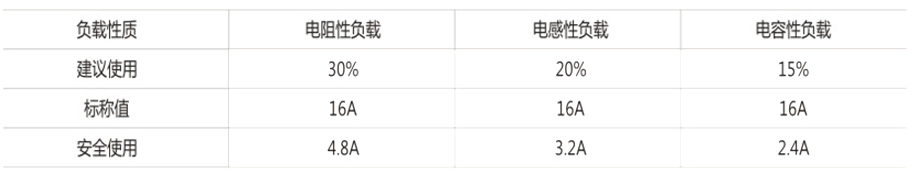

智能照明模塊容量選擇
控制安全系數是指工作電壓(電流)/吸合接通負載時的電壓(電流)，如果在標稱值下使用智能照明模塊，是不可靠、不安全的;環境溫度升高或處于振動、浪涌沖擊條件下，將使繼電器觸點使壽命減少,根據負載容量大小和負載性質(陽性、感性、容性及馬達負載)確定參數(容量值)十分重要，用戶可參考照下表根據實際電流、負載性質選擇設備。

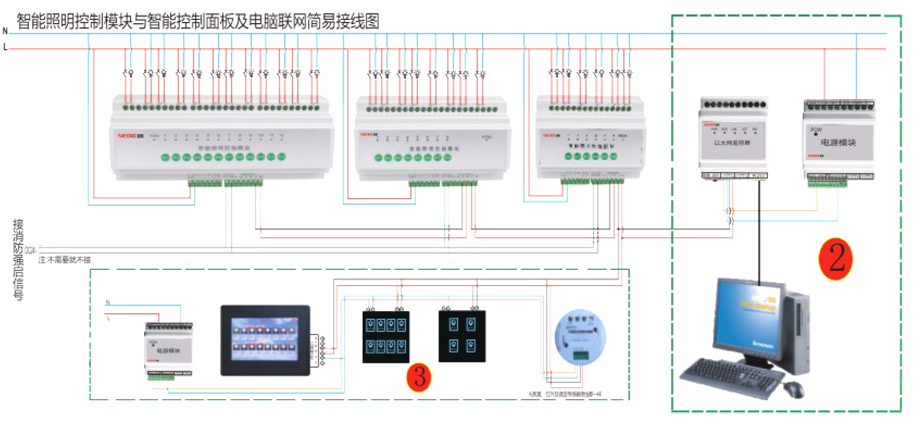

產品接線及聯網示意圖
1.不需要消防聯動時，消防電源24V連接導線不接,
2.照明控制模塊與以太網監控器、智能控制面板之間的AB通訊線用RVVP2*0.75導線連接。
3.照明控制模塊與智能控制面板連接時，2號虛線內不需連接。
4.照明控制模塊與電腦聯網控制，不接其他控制面板連接時，3號虛線內不需連接，
5.只接照明控制模塊使用時， ② ③ 號虛線內不需連接。
注意事項
控制安全系數是指工作電壓(電流)/吸合接通負載時的電壓(電流)，如果在標稱值下使用智能照明模塊，是不可靠、不安全的;環境溫度升高或處于振動、浪涌沖擊條件下，將使繼電器觸點使壽命減少，根據負載容量大小和負載性質(阻性、感性、容性及馬達負載)確定參數(容量值)十分重要，用戶可參考照下表根據實際電流、負載性質選擇設備。

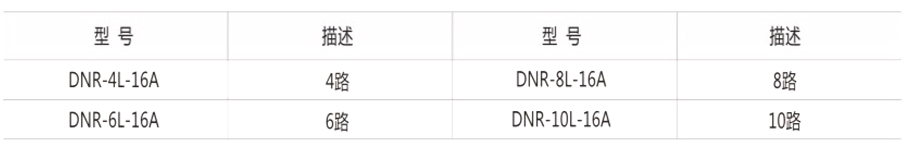

產品選型
