概述
DN-GZDW-BG壁拄系統是迪能集多年開發經驗設計的高可靠性產品，有交流輸入配電部分、整流部分、直流輸出、監控部分等組成。具有體積小、結構簡蘭、壁掛安裝、不占空間等特點，適合小型開關站、智能大廈配電等場合，系統由整流模塊、監控塊、降壓模塊、配電單元和電池安裝板構成:具有體積小、結構簡單、獨立構成系爐等特點;監控模塊采用LCD漢寧菜單顯示，秕監控和電池智能化管理功能完苦，具有與自動化系統連接的四遙接口，湜供FS232和RS486兩種通訊洗擇，提供RTU、CDT、MODBUS三種通訊規然選擇。該系統為斷路器分、合閘及一次同路中的儀器、儀表、繼電保護和事故照提供直流電流。

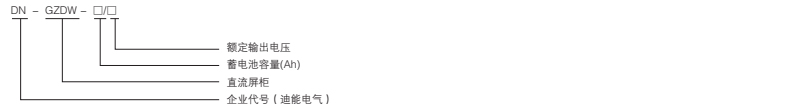

型號含義
功能特點
1、適合構成38Ah/220V、65Ah/110V、100Ah/48V以下小系統。
2、采用模塊式結構，系統由交流配電、直流饋電、整流模塊、降壓單元、監控單元及閃光裝置等組成，具有體積小、結構簡單、壁掛安裝、不占空間等特點。
3、可安裝3個3A/220V、4A/110V、10A/48V自然冷模塊;
4、降壓單元具有自動硅鏈降壓功能，最大電流4A，沖擊電流30A/0.5S:
5、監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準;
6、監控單元具有對電池自動管理的功能;提供RS232和RS485兩種通訊接口選擇，提供RTU、CDTMODBUS三種通訊規約選擇，可與電站自動化系統連接;
7.監控器可實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測;模塊故障、母線電壓越限、主路交流失電、母線絕緣故障實時報警;
注:可根據用戶需要添加信號箱實現事故信號或可預告信號報警功能。
可選用二路交流入(其中一路可選擇PT100VAC供電)，PT供電自動限制輸出功率。

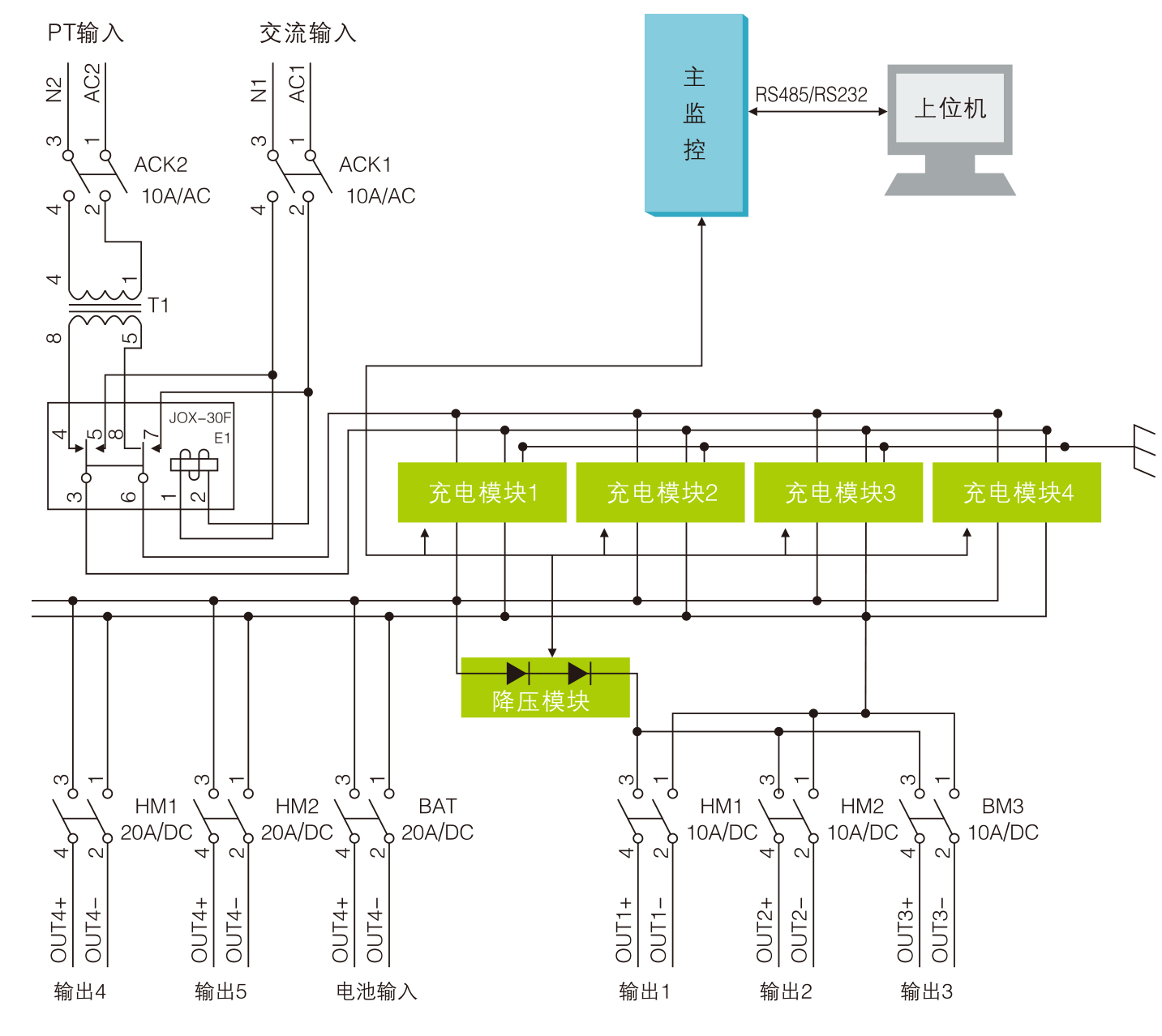

系統工作原理
兩路市電經過自動切換輸入一路交流，給整流模塊供電。整流模塊將輸入的交流AC轉換為直流DC，給蓄電池充電，同時給合用母線(合母)負載供電;另外合閘母線通過降壓模塊后給控制母線(控母)負載供電。系統中運行的各種功能模塊受主監控和后臺監控及遠程監控的控制，監控可實時顯示運行信息、查詢信息及操控系統。

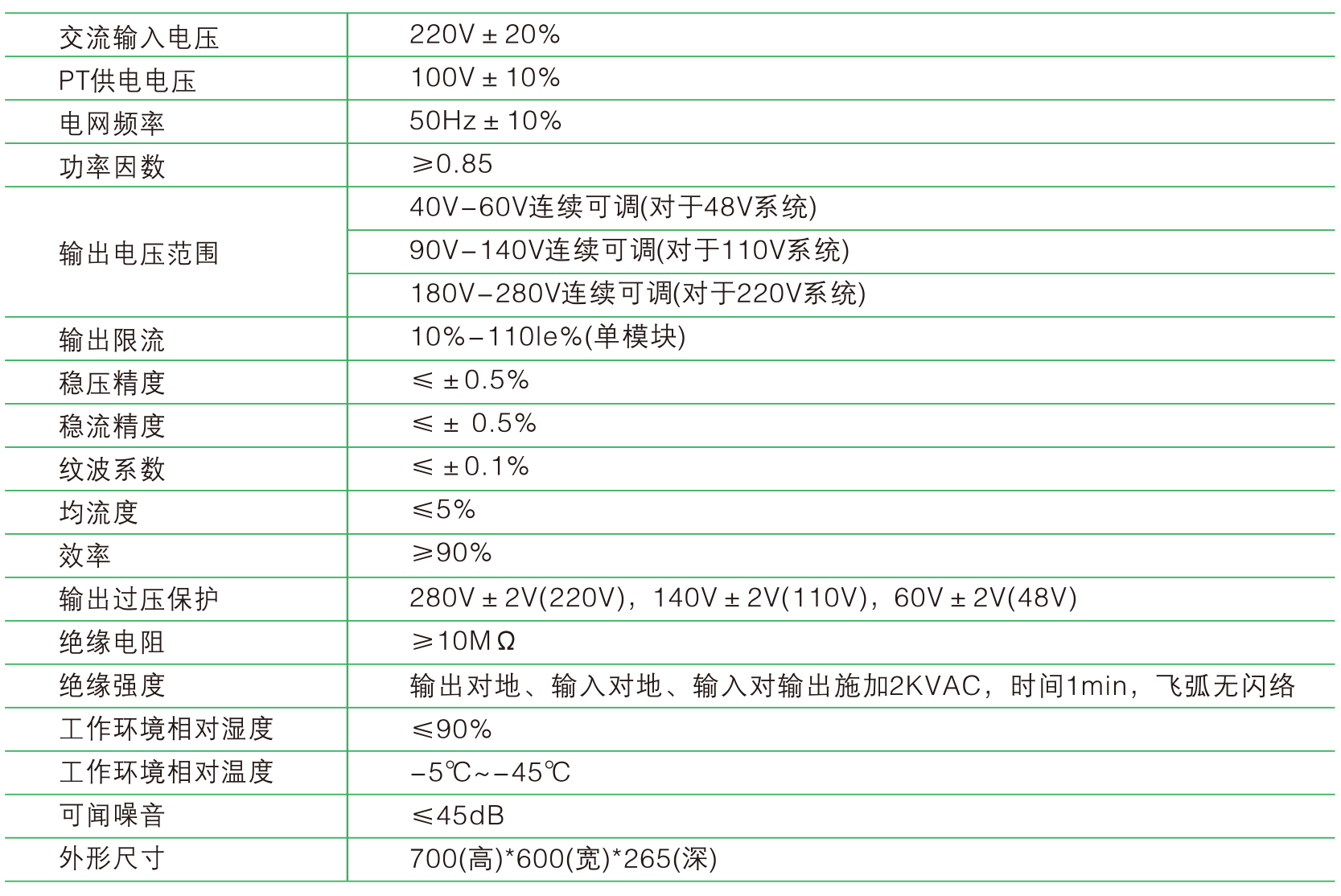

系統技術指標

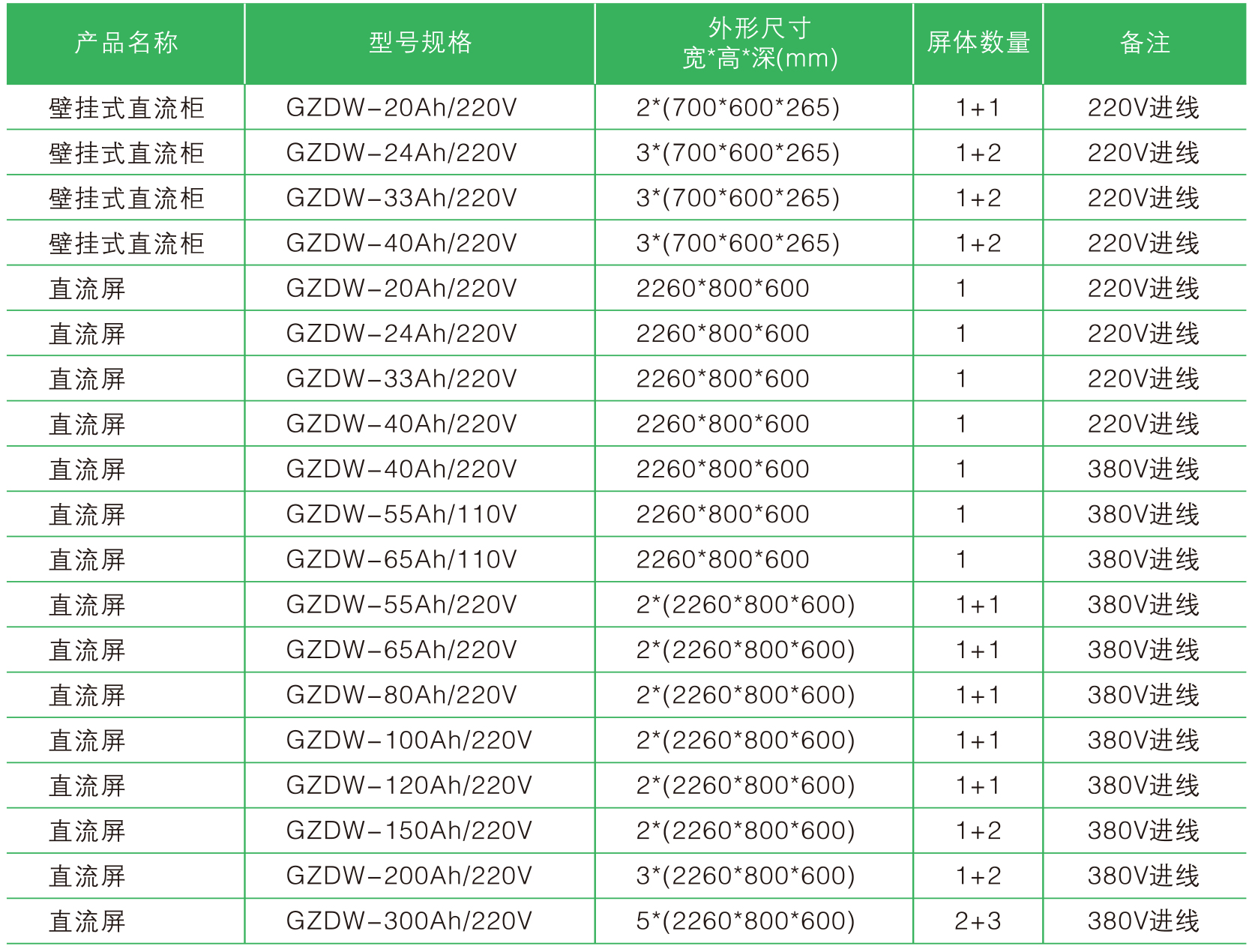

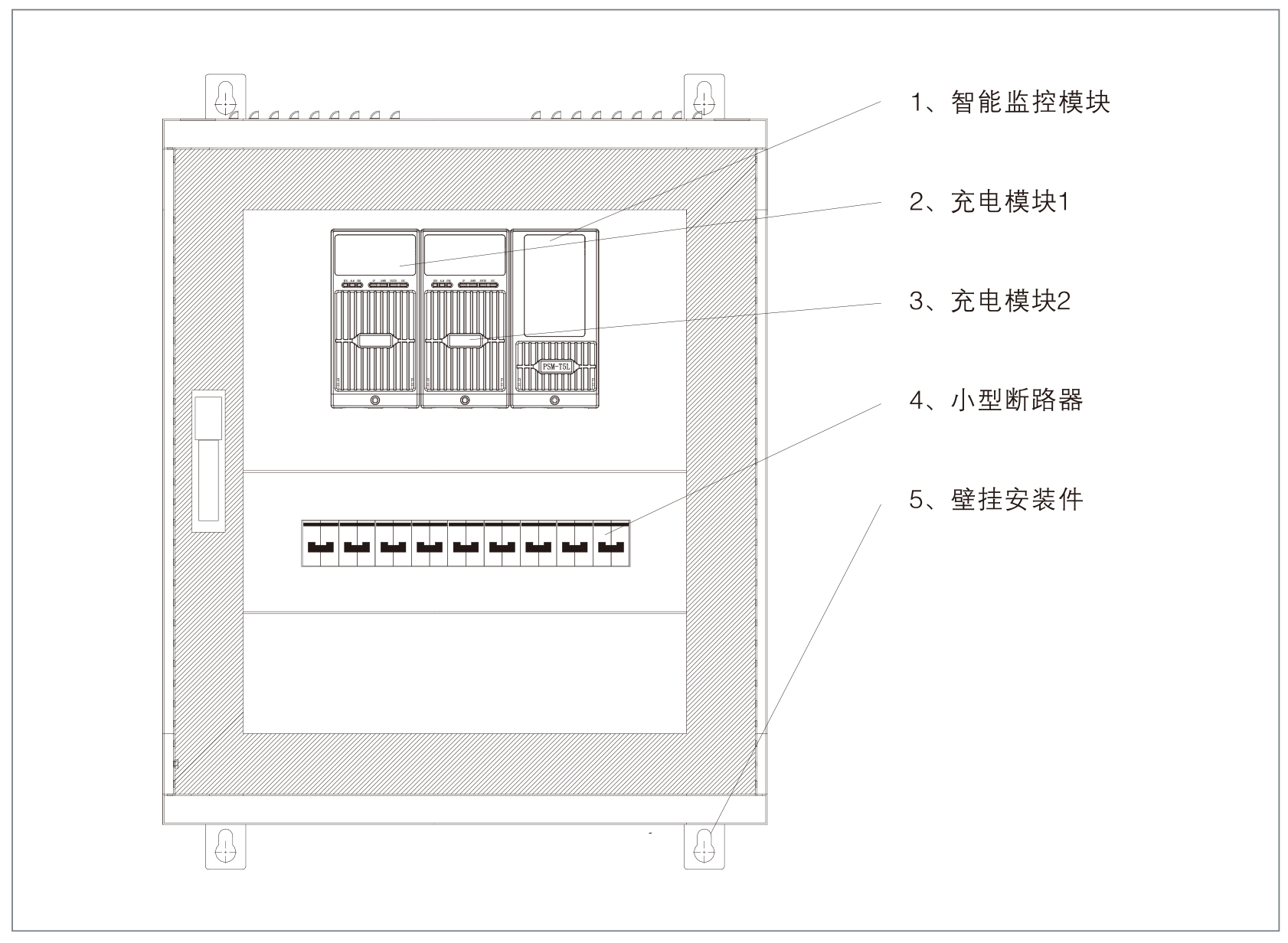

外形尺寸
電源系統箱門采用下開式結構，安裝人員應依工程設計圖，在確保維護和行人有足夠空間的前提下安確定好安裝位置后按照下圖確定掛件安裝孔位。
